設備一覧

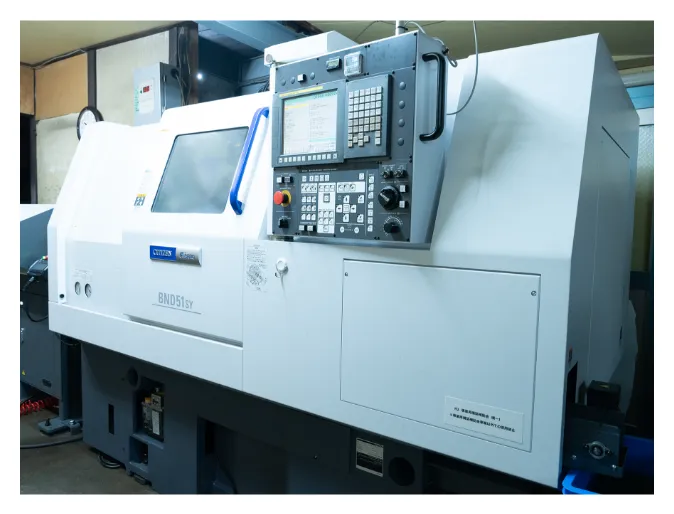

BND51 シチズンマシナリーミヤノ株式会社

Ø51 mmまでの加工を可能としたCNC自動旋盤
2スピンドル 1タレットにY軸スライドを追加した中型多用途汎用機。
高剛性・振動減衰性に優れた角型擦り合わせスライドと、熱安定性・経時加工寸法変位に優れた定盤リブ構造の重量級30°スラントベッドの組み合わせにより、安定した加工精度を実現しました。

■ 主な仕様

棒材最大加工径		ø51 mm
最大加工長さ	バー	320 mm
刃物台の形式		12角タレット
スライド移動量	X軸	175 mm
	Z軸	435 mm
	Y軸	+40 mm / −35 mm
	B軸	530 mm
角バイトのシャンク高さ		□20 mm
穴工具シャンク直径		ø25 mm
回転工具最大取付数		12

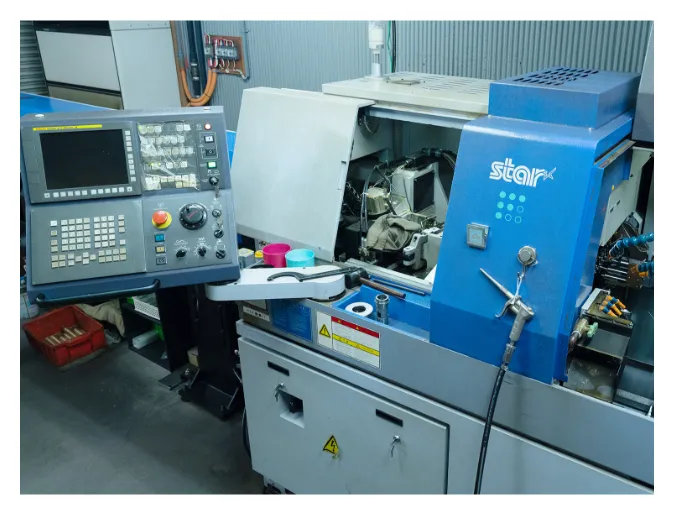

SR32J スター精密株式会社

フレキシブルな加工性能、スイス型CNC自動旋盤。
スター精密独自の「スラント型すべり案内面構造」により、刃物台の剛性を向上。
「主軸筒すべり案内面構造」を採用し、主軸剛性を確保。

■ 主な仕様

最大加工径		32 mm
主軸台最大移動量	標準	310mm
バイト		6本
バイトシャンク		□16 mm
穴工具最大直径		8 mm ～ 13mm

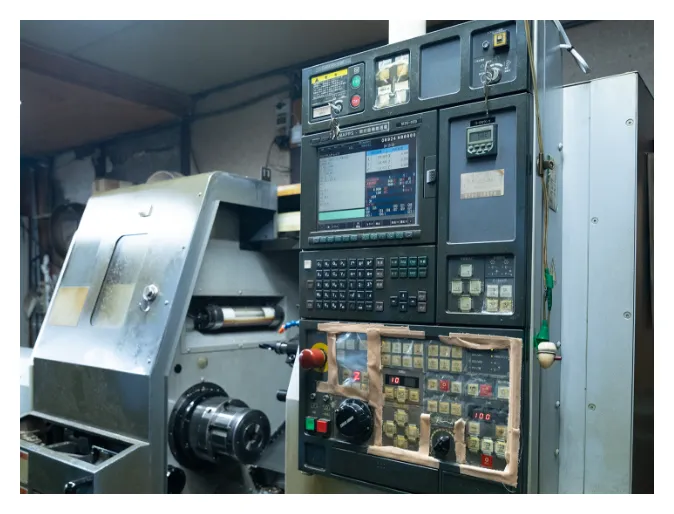

CL-2000 株式会社森精機製作所

ワイドなZ軸移動量で棒材加工を効率化する心押仕様など豊富な機能、また主軸モーターやチャックサイズ、工具取り付け本数などお客様のニーズに合わせた加工が可能な機械となります。
環境に優しい省電力タイプの油圧ユニットを装備し、待機時とサイクル運転時の使用電力を削減しています。切くずはけに優れた機内カバーシュータ構造により、ドライ加工も対応します。

■ 主な仕様

棒材最大加工径		ø65 mm
最大加工長さ	バー	500 mm
スライド移動量	X軸	245 mm
スライド移動量	Z軸	570 mm
主軸貫通穴径		ø61 mm
主軸軸受内径		ø100 mm
回転工具最大取付数		10

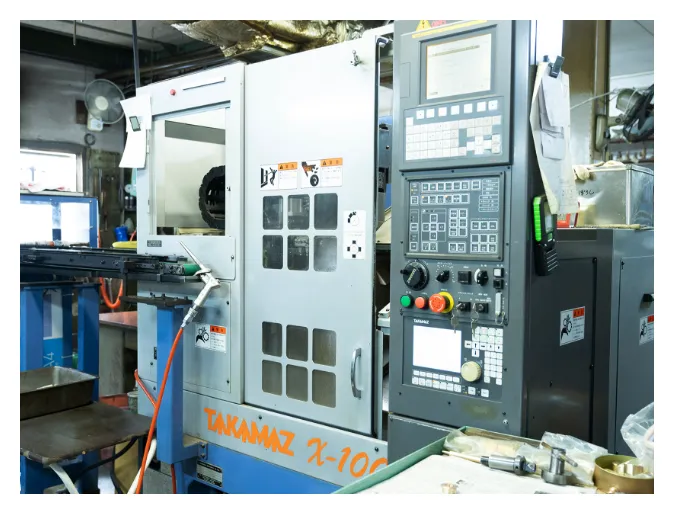

X100 + 高松機械工業株式会社

XC-100とプラットフォームを共通化しており、コンパクトかつ多機能なNC旋盤。
フロアスペースは6インチクラスと同等の1.85m2で、プラスワンの複合加工が可能です。省エネ設計、作業環境向上に優れた機能を搭載しています。
主軸は、AC スピンドルモータにより駆動。

■ 主な仕様

適正加工径	ø60 mm
適正加工長さ	50 mm
チャックサイズ	6(8)inc
最大振り	320 mm
最大棒材径	中身(ø26・ø35・ø42)
最大加工径	ø180 mm
最大加工長さ	190 mm

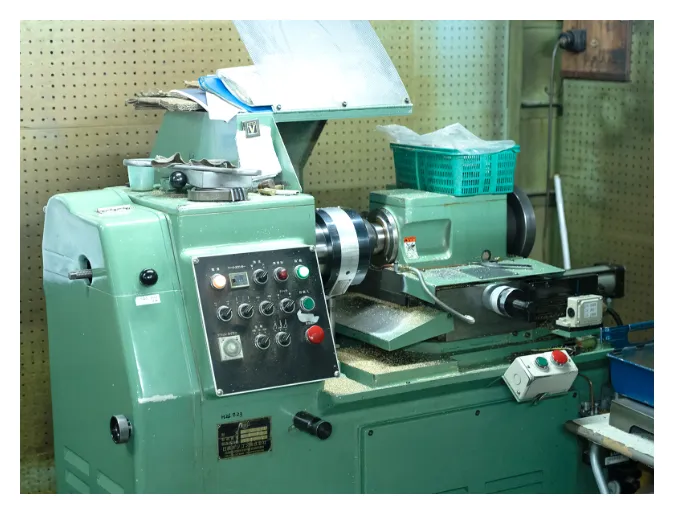

PC165 日藤ポリゴン株式会社

ポリゴンマシンは、独創的な切削理論により、加工対象物と切削刃を1:2の比で回転させることで、多角多溝加工を可能とするユニークな工作機械です。

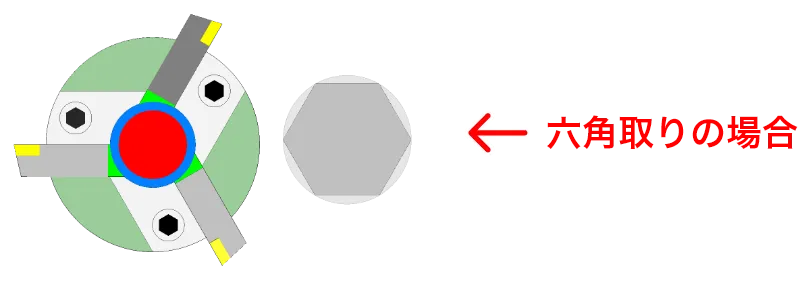

例えば、六角取りの場合、三本の刃物をあらかじめ六角用バイトホルダーに取り付け、加工対象物をチャッキングします。次に、起動ボタンを押すと、自動的に1工程を完了し、迅速に現位置に復帰停止します。その他、一面／二面／四角／八角などの多角取り／多溝取り加工を、1工程で効率よく仕上げることができます。また、オプション機能により、奇数面やクラッチ加工にも対応できます。
